Installer un WC suspendu demande de positionner l’évacuation à une cote précise avant même de poser le bâti-support. Une erreur de quelques centimètres peut compliquer le raccordement de la cuvette suspendue et créer des soucis d’écoulement pendant des années. Voici la hauteur à respecter et la méthode pour la mesurer correctement.

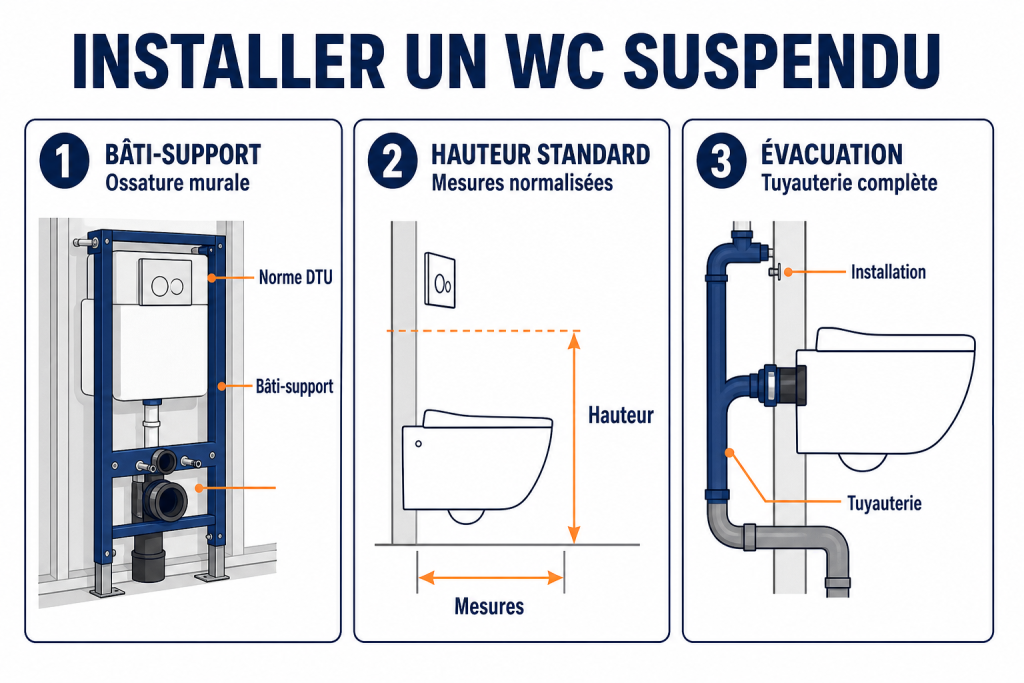

Hauteur standard d’évacuation pour un WC suspendu
La hauteur standard retenue pour l’évacuation d’un WC suspendu se situe entre 18 et 22 cm, mesurée depuis le sol fini jusqu’à l’axe de la sortie horizontale. Cette cote correspond à la configuration la plus répandue chez les fabricants de bâti-support et permet un raccordement direct sans réducteur particulier. Certains modèles de bâti-support proposent toutefois des notices de pose indiquant 22 à 25 cm, notamment sur des installations où le pipe WC intègre un coude supplémentaire.
Le sol fini désigne le revêtement terminé, carrelage compris, et non la dalle brute avant travaux. C’est une erreur fréquente sur les chantiers en cours : la cote d’évacuation est prise trop tôt, avant la pose du carrelage, ce qui décale ensuite la position réelle de la sortie de plusieurs millimètres. Il faut donc toujours anticiper l’épaisseur du carrelage selon l’usage de la pièce avant de fixer le tuyau PVC d’évacuation.
Norme DTU 60.11 : 18-22 cm du sol fini
Le DTU 60.11 encadre les règles de calcul des installations d’évacuation des eaux usées, et c’est ce document technique qui sert de référence pour positionner correctement une sortie de WC suspendu. Il précise notamment le diamètre de canalisation minimal (D100 pour les eaux vannes) et la pente minimale à respecter sur les tronçons horizontaux, fixée à 1 cm par mètre linéaire, avec un idéal proche de 2 % pour garantir un écoulement sans stagnation.
Respecter cette norme NF évite les refoulements et les mauvaises odeurs qui apparaissent quand la pente est insuffisante ou quand le diamètre de canalisation est sous-dimensionné. Sur une évacuation verticale, la contrainte de pente disparaît, mais le diamètre D100 reste la référence pour assurer un débit suffisant lors de l’utilisation de la chasse d’eau.
Différence entre WC suspendu et WC à poser
Un WC à poser repose directement sur le sol et son évacuation sort généralement au niveau du sol ou légèrement en hauteur selon le modèle, sans passer par un bâti-support. Le WC suspendu, lui, dissimule toute la tuyauterie et la chasse d’eau dans un bâti fixé au mur ou en applique, ce qui impose une cote d’évacuation bien plus haute et beaucoup plus précise. Cette différence explique pourquoi il est difficile de transformer un WC à poser existant en WC suspendu sans revoir entièrement le réseau d’évacuation.
| Type de WC | Hauteur évacuation (sol fini) | Diamètre recommandé |
|---|---|---|
| WC suspendu standard | 18-22 cm | D100 |
| WC suspendu (bâti-support spécifique) | 22-25 cm | D100 |
| WC à poser | variable selon modèle, souvent proche du sol | D100 ou D90 |
| WC PMR (assise haute) | 18-22 cm (assise réglée à 45-49 cm) | D100 |
Le bâti-support : comprendre son rôle dans l’installation
Le bâti-support est le châssis métallique qui accueille le réservoir de chasse d’eau, le mécanisme de commande et les raccords d’évacuation avant d’être recouvert par une cloison ou un habillage. C’est lui qui fixe définitivement la position de la cuvette suspendue et détermine la hauteur d’assise, généralement réglée entre 40 et 42 cm sans abattant pour un usage standard. La notice fournie avec chaque bâti-support indique la cote exacte d’évacuation à respecter, et il est indispensable de s’y référer plutôt que de se fier uniquement à une moyenne générale.
Les colliers de fixation qui maintiennent le tuyau PVC contre le mur ou la cloison doivent être positionnés en respectant cette cote dès le gros œuvre, avant la fermeture du bâti. Une fois le placo ou l’habillage posé, il devient très compliqué de corriger un défaut de hauteur sans tout démonter.
Mesurer et positionner correctement l’évacuation

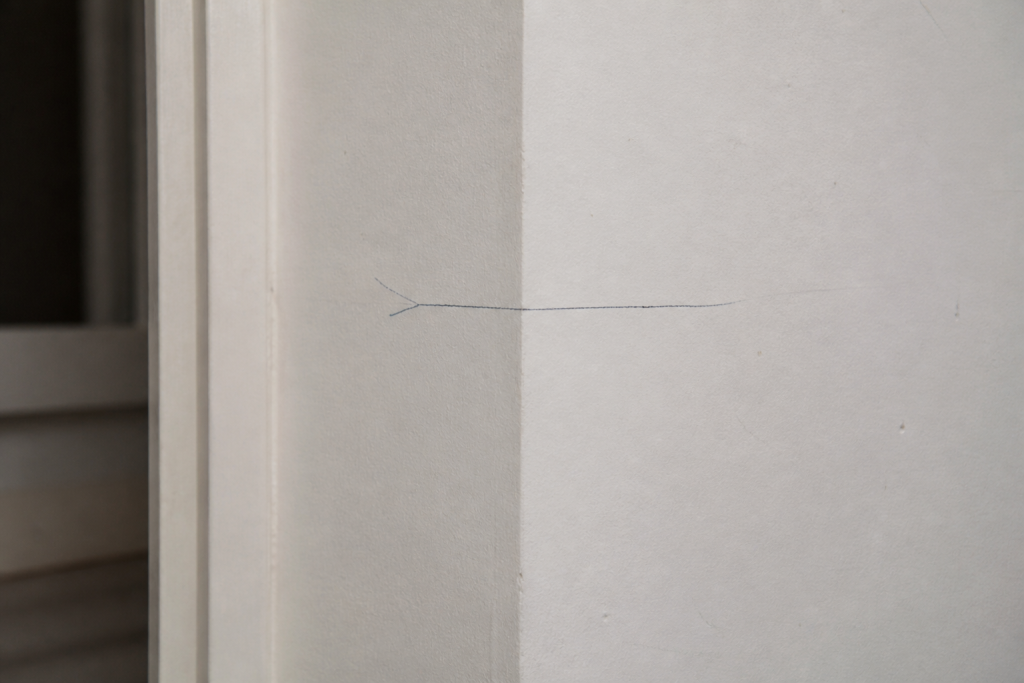

Pour mesurer la cote d’évacuation, on part toujours du sol fini prévu, même si le carrelage n’est pas encore posé au moment des travaux de plomberie. Il faut ensuite reporter la hauteur indiquée par le fabricant du bâti-support (18-22 cm dans la majorité des cas) et marquer l’axe exact de sortie du pipe WC sur le mur ou la cloison. Le tuyau PVC est ensuite raccordé avec des joints d’étanchéité adaptés au diamètre D100, en veillant à ce que le coude de raccordement ne réduise pas le débit d’écoulement.
Pente et diamètre de canalisation
Sur une évacuation horizontale, la pente minimale de 1 cm par mètre doit être maintenue sur toute la longueur du tronçon, jusqu’au raccordement avec la colonne verticale ou le collecteur principal. Un tronçon trop long avec une pente insuffisante favorise les dépôts et les bouchons récurrents. Le diamètre de canalisation D100 reste la référence pour l’évacuation des WC, et il ne faut jamais réduire ce diamètre par un réducteur mal choisi, sous peine de créer un point de ralentissement dans le réseau.
Quand la sortie existante ne correspond pas à la cote attendue
Sur une rénovation, il arrive que l’évacuation existante sorte trop bas ou trop haut par rapport à la cote demandée par le nouveau bâti-support. Un coude orientable ou un jeu de raccords permet souvent de rattraper quelques centimètres sans casser le mur, à condition de conserver la pente minimale sur la portion horizontale restante.
Cas particuliers : PMR, enfants et adaptations
Pour une installation accessible aux personnes à mobilité réduite, la hauteur d’évacuation reste comprise dans la même fourchette de 18 à 22 cm, mais c’est la hauteur d’assise de la cuvette qui change réellement. Les normes PMR recommandent une assise réglée entre 45 et 49 cm, contre 40-42 cm pour une installation standard, ce qui se règle directement sur le bâti-support sans modifier la position de l’évacuation elle-même.
Pour un usage enfant, certains foyers optent pour une assise plus basse, mais cela reste une question de réglage du bâti et non de repositionnement de l’évacuation. Quand l’espace ne permet pas d’installer un bâti-support classique, un sanibroyeur adossé à la cuvette suspendue peut constituer une alternative, en acceptant une évacuation de plus petit diamètre raccordée vers une colonne existante, moyennant une pompe qui refoule les eaux vannes.
Solutions de rattrapage et erreurs à éviter

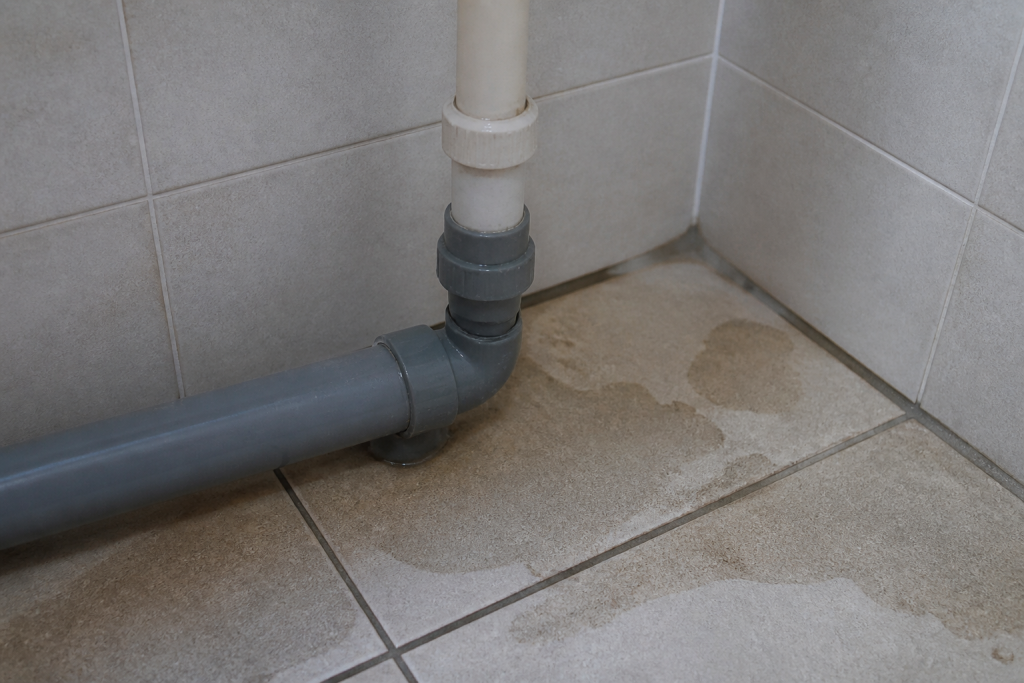

L’erreur la plus fréquente reste de fixer le bâti-support avant d’avoir vérifié la cote exacte de sortie du réseau existant, ce qui oblige ensuite à multiplier les coudes pour compenser un décalage. Chaque coude ajouté sur le trajet représente une perte de charge et un point supplémentaire où des dépôts peuvent s’accumuler avec le temps. Il est aussi risqué de négliger les joints d’étanchéité aux raccords, source classique de micro-fuites qui finissent par abîmer le support ou le carrelage environnant.
Quand la hauteur d’évacuation existante est trop éloignée de la cote requise par le nouveau bâti-support, mieux vaut reprendre le tronçon horizontal sur quelques dizaines de centimètres plutôt que de multiplier les raccords de fortune. Cette reprise, bien que plus longue à réaliser, garantit une pente correcte et évite les soucis d’écoulement qui apparaissent souvent plusieurs mois après une installation bâclée.
